螺杆式空压机油路设计

2024-10-25

螺杆式空压机以其高效、低噪音、维护简便等优点，在工业生产中得到了广泛应用。其中，油路设计是空压机性能优劣的关键因素之一。本文将详细探讨螺杆式空压机的油路设计，包括其组成、工作原理、设计要点以及维护注意事项等方面。

一、螺杆式空压机油路系统的组成

螺杆式空压机的油路系统主要由油箱（油分桶）、油冷却器、机油过滤器、断油阀、温控阀、油气分离器以及管路等部件组成。这些部件共同协作，确保空压机润滑油的正常循环和清洁，从而保障空压机的稳定运行。

油箱（油分桶）：油箱是空压机润滑油的主要储存容器。在停机时，大部分润滑油会停留在油箱中。油箱的设计需考虑其容量、油位指示、加油孔和放油塞等细节，以确保润滑油的充足供应和便于维护。

油冷却器：油冷却器用于降低润滑油的温度，防止其因高温而变质或影响空压机的性能。油冷却器通常采用风冷或水冷方式，根据空压机的使用环境和工作条件进行选择。

机油过滤器：机油过滤器用于去除润滑油中的杂质和金属颗粒，保持润滑油的清洁度。机油过滤器的设计需考虑其过滤精度、更换周期以及压差发信器等细节，以确保过滤效果和及时更换。

断油阀：断油阀是空压机中的重要部件之一，用于控制润滑油的供应。在空压机停机时，断油阀会及时关闭，防止润滑油涌入主机内，造成不必要的浪费和故障。

温控阀：温控阀用于调节润滑油的温度，确保其在最佳工作范围内运行。当润滑油温度过高时，温控阀会引导其流向油冷却器进行冷却；当温度过低时，则直接引导其进入主机，以加速升温。

油气分离器：油气分离器用于将压缩后的油气混合物进行分离，将润滑油回收至油箱中，以供循环利用。油气分离器的设计需考虑其分离效率、回油速度和压力损失等因素。

二、螺杆式空压机油路系统的工作原理

螺杆式空压机的油路系统工作原理相对复杂，但总体上可以概括为以下几个步骤：

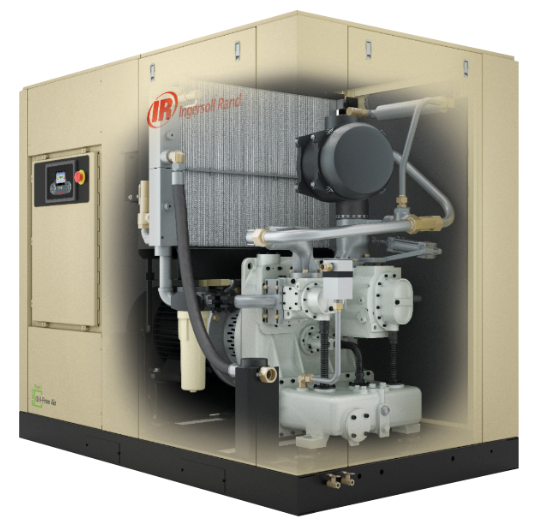

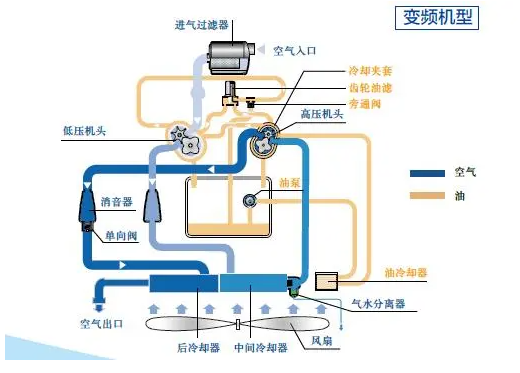

润滑油循环：当空压机启动时，油箱中的润滑油在最小压力阀的作用下开始循环。润滑油首先通过油冷却器进行降温，然后经过机油过滤器去除杂质，最后通过断油阀进入主机进行润滑和密封。

油气混合与分离：在主机中，润滑油与空气混合后被压缩。压缩后的油气混合物进入油气分离器进行分离。大部分润滑油被回收至油箱中，而压缩空气则通过排气口排出。

温度控制：温控阀根据润滑油的温度进行调节。当温度过高时，温控阀引导润滑油流向油冷却器进行降温；当温度过低时，则直接引导其进入主机进行升温。

三、螺杆式空压机油路设计的要点

合理布局：油路系统的布局应合理，避免管路过长、弯曲过多或交叉干扰等问题。同时，应确保各部件之间的连接紧密可靠，防止漏油或渗油现象的发生。

优化冷却效果：油冷却器的设计应充分考虑其散热面积和冷却效率。对于风冷式冷却器，应定期清理翅片表面的积尘；对于水冷式冷却器，应定期清理管内的结垢和堵塞物。

提高过滤精度：机油过滤器的设计应提高其过滤精度和更换周期的便利性。同时，应设置压差发信器等装置，以便及时监测和更换过滤器。

精确控制温度：温控阀的设计应确保其能够精确控制润滑油的温度。同时，应定期对温控阀进行检查和维护，确保其正常工作。

增强油气分离效率：油气分离器的设计应增强其分离效率和回油速度。同时，应定期清理分离器内部的积油和杂质，以保持其良好的分离效果。

四、螺杆式空压机油路系统的维护注意事项

定期检查润滑油：应定期检查润滑油的油位、颜色和清洁度等指标。如发现油位过低、颜色发黑或含有杂质等情况，应及时更换或处理。

定期更换机油过滤器：机油过滤器应定期更换，以确保其过滤效果和防止堵塞现象的发生。同时，应记录更换周期和时间，以便及时更换。

定期清理冷却器：对于风冷式和水冷式冷却器，应定期清理其表面的积尘和管内的结垢等堵塞物。以确保其良好的散热效果和延长使用寿命。

定期检查温控阀：应定期检查温控阀的工作状态和调节效果。如发现其调节不准确或失效等情况，应及时更换或维修。

定期清理油气分离器：油气分离器应定期清理其内部的积油和杂质。以保持其良好的分离效果和防止堵塞现象的发生。同时，应记录清理周期和时间，以便及时清理。

综上所述，螺杆式空压机的油路设计是一个复杂而关键的过程。通过合理布局、优化冷却效果、提高过滤精度、精确控制温度以及增强油气分离效率等措施，可以确保空压机的稳定运行和延长使用寿命。同时，定期的维护和检查也是保障油路系统正常工作的重要环节。
